作者  曾靖芳
一、前言:
當圖面有細部結構，因為，太細微或太緊密而無法明確的顯示於申請圖面時，需要特別將局部的結構範圍圈選出來，並將個別結構範圍等比例放大繪製的圖面稱為局部放大圖。個別放大區域框選方式有：圓圈、框選、橢圓、任意···可依照個別需求選定圈選型式。圈選框線的線型使用，有別於保護標的物（實線）及不保護標的物（虛線）一點鏈線或二點鏈線為主。
有時同一份申請圖面會需要圈選多個局部放大圖，所以，每一個局部圈選框，必須明確標示其對應局部放大圖式為第幾個局部放大圖面的數字，並需於文中敘明之。

二、案例：
本文參考美國設計專利公報，針對墨線圖中有使用局部放大圖面的案件，從中擷取局部放大圖常見的問題處理方式及優選或特殊的局部放大圖面與之共享參酌。

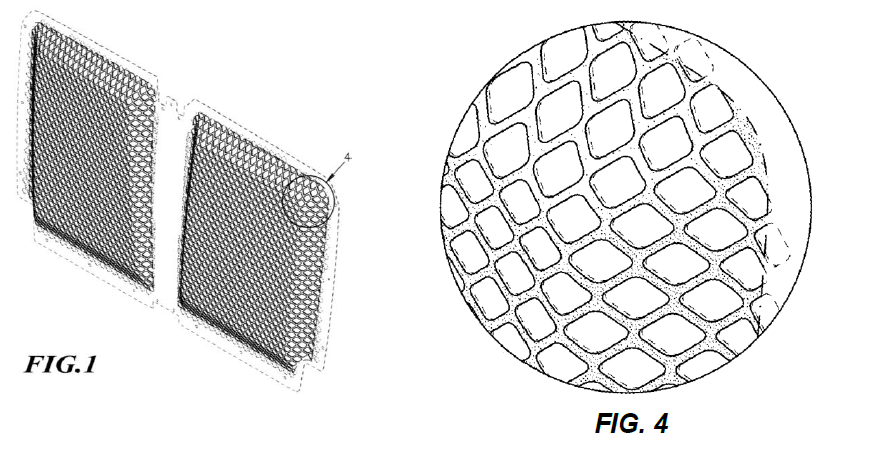

1.圈選放大處內部線條繁雜時:
　　案例一 (D 948,388)：
　　局部放大框選範圍內左側有密集實線結構，右側有不保護虛線結構線。如仍依規定使用一點鏈線圈選時，恐會出現圈選標示混亂不夠清晰的問題。故圖面改採實線繪製框選線段，並將該圈選實線線段加粗，如此應可避免框選線段於原始圖面佔比相對較小時，因同時接觸緊密結構實線、邊界一點鏈線及邊界線外的不保護結構虛線等一系列的複雜線型時，易產生圈選線段分界混亂不清晰的問題。


2.局部圈選放大處內、外部份結構繁雜，為局部放大標示數字引線，不干擾主結構線條，可選擇將標示引線省略，直接將標示數字輸入於圈選空白處。

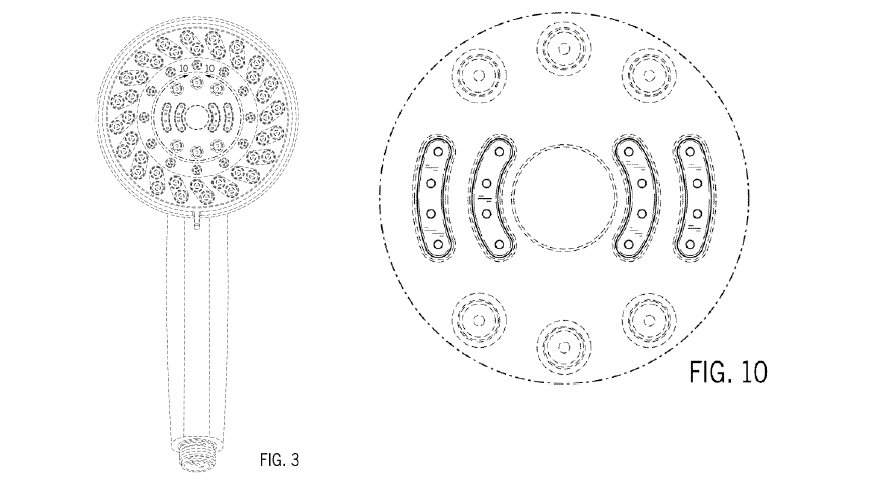

　　案例二 (D 950,011)：
　　局部放大圈選處原圖位於環形複雜結構中心處時，採用一點鏈線圈選標示加雙向箭頭，並將局部放大圖式數字，一併標示於箭頭附近的處理方式。可避免標示數字引線，穿越干擾主結構的情況發生，也因箭頭及數字標示在同一處，進而大幅度的增強標示位置的明確性。



3.局部放大圖僅保留結構範圍的框選線段，無結構空間的部分刪除省略之。

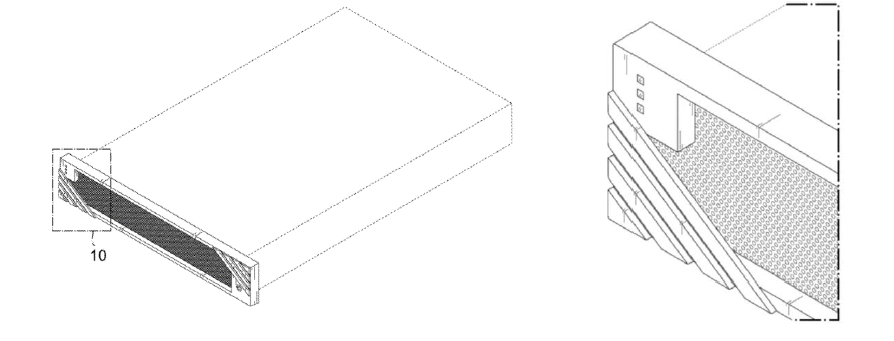

　　案例三 (D 948,504)：
　　圖面需要局部極大化結構方可明確顯示結構時，但圖面空間又略顯不足時。可將無結構部分的框選框線省略。此方式可最大程度的釋放圖紙空間，除可放大細部結構外亦兼具保留框線截斷結構的功能，也一併保留大部分與原圖可相應對照的圖形。

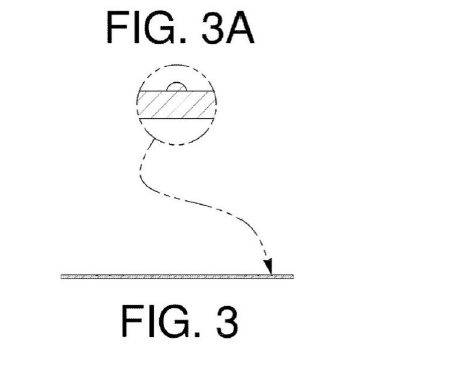

4.極小結構的局部放大：
　　案例四 (D 948,079)：
　　因原圖所需標示局部放大的範圍太小，一點鏈線線型無法斷裂區隔，故於剖面原圖屬意的位置點，以箭頭指出局部放大的位置，並直接牽引出局部放大區塊的方式，繪製出所須揭露的局部放大結構圖面。


5. 特殊的局部放大：

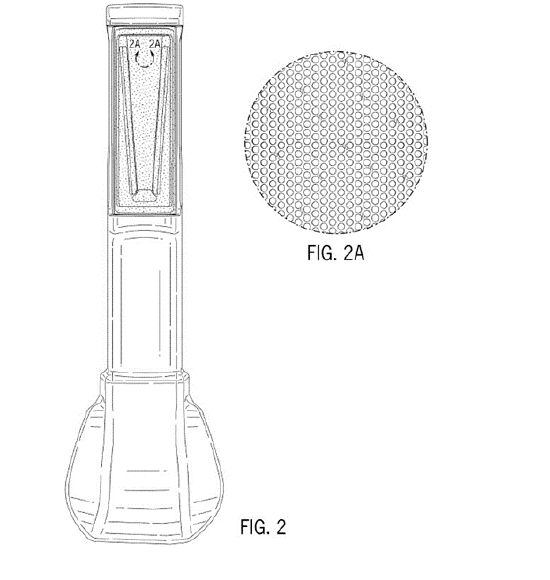

案例五 (D 966,343)：
申請結構蓋板孔洞太密集，各圖面先以灑點示意的方式繪製蓋板，以便於揭露蓋板內部結構狀態。而真實蓋板孔洞的狀態，則以局部放大圖的方式揭露。

三、結論：
局部放大圖面之框選線段一般為點鏈線並須明確標示相對應圖號數字。但由以上案例觀之，實務上仍會有許多情形，必須自行依據現有申請圖面之條件，權衡利弊後做出取捨的決定。而取捨的前提要件為:1.不影響保護標的、2.儘量遵守規範、3.明確表達局部放大圖面的目的性。另建議局部放大原圖的圖面框選線及標示引線的線型也應保持統一，才能更好展現圖面的一致性。

資料來源：2022年04月份、2022年10月份美國設計專利公報。
